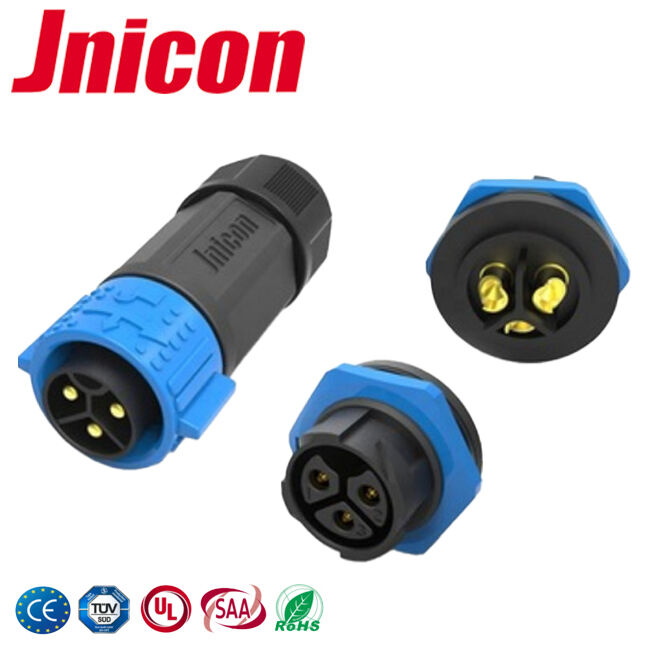

50-амперный трехконтактный круглый водонепроницаемый разъем IP67 для электрооборудования
Краткие сведения о водонепроницаемых круглых разъемах
1) Усовершенствованная конструкция: самоблокирующаяся
2) Многоконтактные: опционально от 2 до 22 контактов
3) Контактный штифт: доступны винтовой и паяльный терминалы
4) Сборка: провод к проводу (без кабеля), провод к проводу методом формования, провод к плате
5) Цвета: поддерживаются черный, синий, белый и желтый цвета
6) Длина кабеля: возможна индивидуальная настройка различной длины кабеля
Описание
Этот водонепроницаемый разъем питания M25 имеет степень водонепроницаемости IP67. Для сборки уличного водонепроницаемого разъема M25 требуется только отвертка для подключения двух проводов внутри каждого основного корпуса. После подключения каждой стороны проводка полностью защищена от внешних воздействий.
После сборки уличный водонепроницаемый разъем M25 легко подключается и работает, одновременно защищая стыки и соединения от внешних воздействий и воды. Для отключения просто открутите основной корпус и разъедините два конца. Водонепроницаемый разъем M25 имеет несколько уровней гидроизоляции, состоящих из уплотнительных колец, водонепроницаемого герметика и гибких концевых уплотнений, предназначенных для затягивания и закрытия при совместном свинчивании.
| Электрические параметры |
| Количество полюсов | 3 |
| Номинальный ток | Макс. 50А |
| Номинальное напряжение | Макс. 600В переменного тока |
| Испытательное напряжение | 2500В переменного тока при 60 сек. |
Основные характеристики
1. Безопасное использование в полевых условиях благодаря высокой степени защиты, высокой прочности на растяжение, стойкости к истиранию и надрезам
2. Гибкость: разъемы для сборки на месте, чрезвычайно высокая прочность при свинчивании и отвинчивании
3. Паяное соединение: проверенная технология соединения для большого выбора различных проводников
4. Удлинительный кабель M8 или гибкие выводы (открытые концы кабеля) с хорошей маслостойкостью/химической стойкостью
5. Высокая температура 260 градусов, пайка с оплавлением
6. Угловой (90 градусов) или прямой (180 градусов) формованный разъем M8 с кабелем из полиуретана или ПВХ
7. Оболочка кабеля различных цветов: серый, черный, оранжевый, желтый, синий; цвет формования может быть изменен по индивидуальному заказу.
8. Винт/гайка разъема: пластик/латунь/нержавеющая сталь
9. Кодировка A/B/D
| Технические параметры |
| Сопротивление контакта | Макс. 10 мОм |
| Изоляционная структура | 500 МОм при 500В постоянного тока |
| Рабочая температура | -40°C ~ +105°C |
| Класс IP | IP67 (1м / 30мин) |
| Материал корпуса | PA66 |
| Материал контакта/терминала | Позолоченная латунь |
| Материал уплотнения | Силикон |
| Рабочие параметры |
| Номинальное напряжение | Макс. 600В переменного тока |
| Номинальный ток | Макс. 50А |
| Мин. наружный диаметр провода | 6,5 мм ~ 10 мм |
| Макс. наружный диаметр провода | 10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля | 0,5 мм² ~ 6,0 мм² |
Запрос предложения
В: Как купить вашу продукцию?
О: Вам нужно сделать следующее:
Подтвердите номинальный ток и количество контактов
Подтвердите разъем и пол контакта
Подтвердите стиль сборки
Подтвердите стиль соединения (серия или параллель)
Подтвердите размер наружного диаметра кабеля
Подтвердите длину и материал кабеля.
В: Здравствуйте, я не знаю, какой разъем мне нужен, но он мне нужен для подключения светодиодов.
О: Здравствуйте, друг мой, мы рады предоставить вам полное решение, если вы предоставите более подробную информацию, такую как: ток (ампер), напряжение, количество проводов, размер кабеля и т. д.
В: Как я могу получить образцы?
О: Для меня большая честь предложить вам образцы, мы можем предложить 3 шт. каждого товара бесплатно, но стоимость доставки будет на вашей стороне. Если вам нужно больше товаров, большее количество каждого товара, мы будем взимать плату за образцы.
