Место происхождения: | Шэньчжэнь, Китай |
Фирменное наименование: | Jnicon |
Сертификация: | UL,TUV,CE,ROHS,CQC |
Номер модели: | Водоустойчивый круговой соединитель |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | сумка 1.Plastic; 2.Carton; 3. согласно требованиям к клиента |
Время доставки: | 3-5 рабочих дней |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 10000 наборов/день |
Тип разъема: | Нажмите Блокировка | Текущий рейтинг: | 50A максимальное |
---|---|---|---|
IP рейтинг: | IP67 | Номинальный ток: | 50А/300Вольт |
Спецификация кабеля: | 12AWG макс. | Диаметр кабеля: | 4,5 мм-11 мм |
Высокий свет: | Сильноточные водонепроницаемые разъемы 500 В,литой кабель Сильноточные водонепроницаемые разъемы,водонепроницаемый разъем питания с защелкой |
пластик 500В делает соединитель водостойким 2 участков отлитый в форму кабелем для силы
Описание

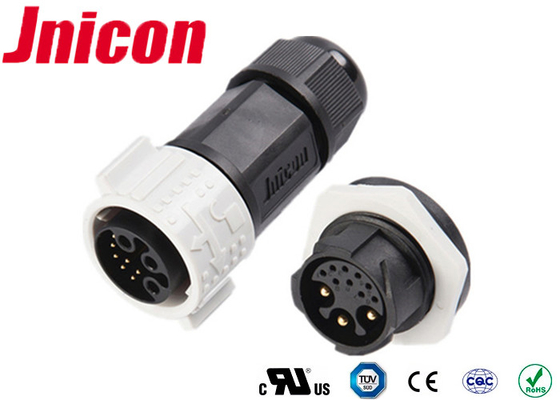

Этот водонепроницаемый разъем питания M25 имеет класс водонепроницаемости IP67.Для сборки наружного водонепроницаемого разъема M25 требуется только крестовая отвертка, чтобы прикрепить два провода внутри каждого основного корпуса.Как только каждая сторона подключена, проводка полностью защищена от элементов.
После сборки водонепроницаемый соединитель M25 для наружного применения легко подключить и использовать, не допуская попадания элементов и воды в стыки и соединения.Чтобы отсоединить, просто отвинтите основной корпус и разъедините два конца. Водонепроницаемый разъем M25 имеет несколько уровней водонепроницаемости, состоящих из уплотнительных колец, водонепроницаемого герметика и гибких торцевых уплотнений, предназначенных для затягивания и закрытия при соединении.
Электрические параметры | |
Количество полюсов | 3 |
Текущий рейтинг | 50А макс. |
Уровень напряжения | 600 В переменного тока макс. |
Долговечность Напряжение | 2500 В переменного тока при 60 с. |
Технические параметры | |
Контактное сопротивление | 10 мОм макс. |
Структура изоляции | 500 МОм при 500 В постоянного тока |
Рабочая Температура | -40°С ~ +105°С |
IP-класс | IP67 (1 м / 30 мин) |
Материал пресс-формы | ПА66 |
Материал контакта/терминала | Позолоченная латунь |
Материал уплотнения | Силикон |
Параметры работы | |
Уровень напряжения | 600 В переменного тока макс. |
Текущий рейтинг | 50А макс. |
Минимальный диаметр провода | 6,5 мм ~ 10 мм |
Максимальный диаметр провода | 10,5 мм ~ 18 мм |
Макс. площадь поперечного сечения кабеля | 0,5 мм2 ~ 6,0 мм2 |
Основные характеристики
1. Усовершенствованная структура: самоблокирующийся разъем IP67.
2. Многожильный: от 2,3,4,5,6,7,8,9 до 32 контактов не являются обязательными.
3. Способ подключения: пайка(сварка),винтовой зажим
4. Сборка: кабель к кабелю, мужчина и женщина без кабеля
5. Сертификаты: UL, TUV, CE, ROHS, CQC.
6. Способ подключения: двухтактный с замком.
ПрименениеВодонепроницаемые круглые разъемы
Кабельный разъем ip68 широко используется в оборудовании для передачи видео, трансформаторов и сетевых сигналов на рынке;также в области связи, наружном экране дисплея, порте домашней сети, оборудовании для передачи и приема сигналов, сетевом поле 4G и т. д.
Наши преимущества
